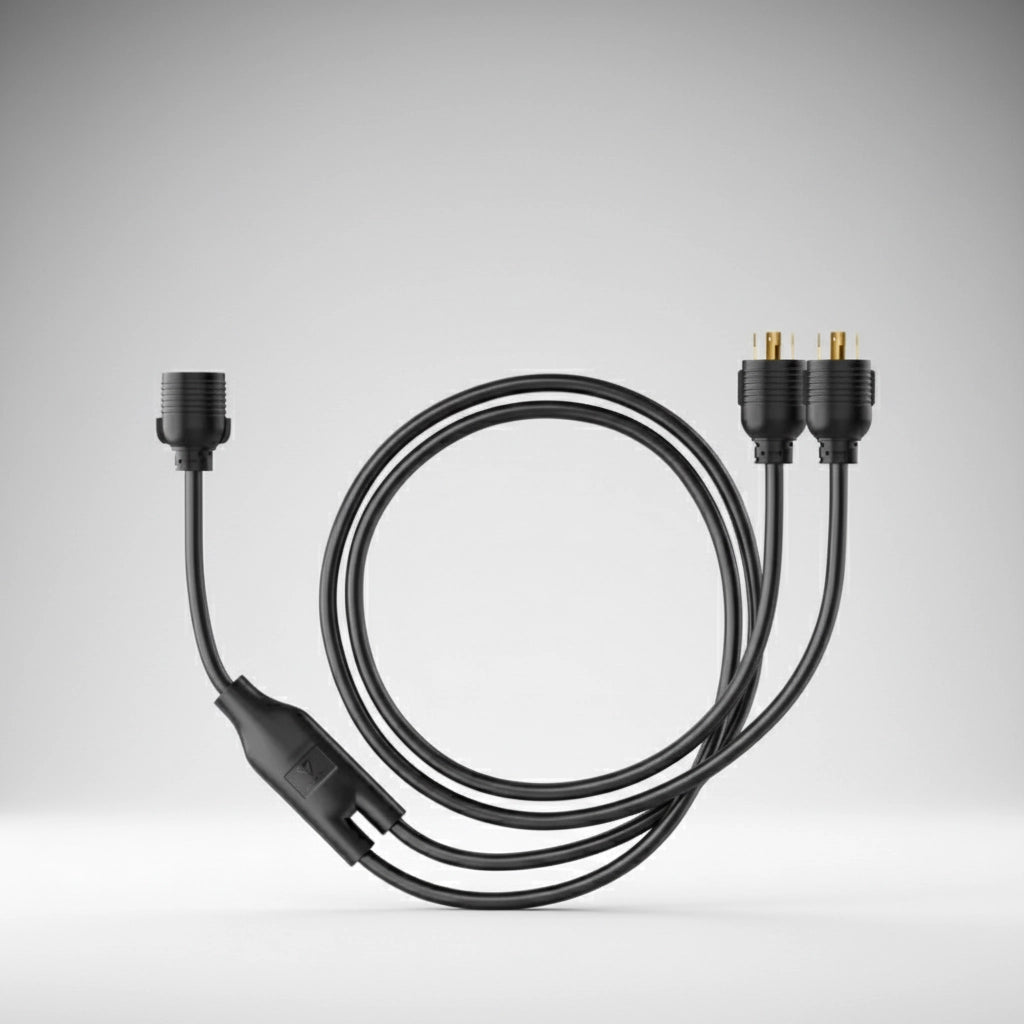

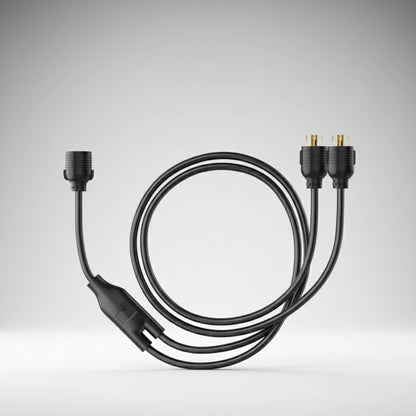

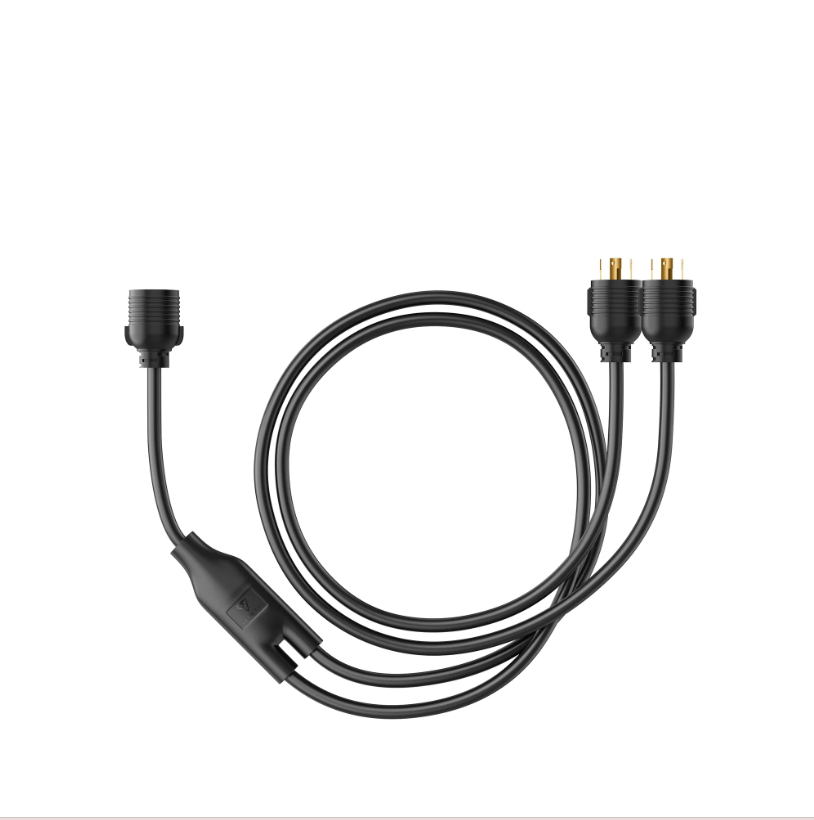

Commutateur de transfert via les ports de sortie CA L14-30

Points clés pour l'utilisation d'une prise L14-30 avec un commutateur de transfert

Comprendre le connecteur L14-30

• L14-30P (Fiche) : Généralement trouvé sur la sortie du générateur ou la rallonge (extrémité mâle).

• L14-30R (Prise) : Trouvé sur l'entrée du commutateur de transfert ou l'adaptateur (extrémité femelle).

• Conçu pour 30 ampères à 125/250V, délivrant jusqu'à environ 7 500 watts.

• Pour les charges continues, prévoir environ 5 760 watts selon les directives du NEC 2023 et la règle d'ampacité de 80 %.

• Fournit une alimentation biphasée : deux phases chaudes de 120 V (X et Y), un neutre (W) et une terre (G).

• Cela prend en charge les circuits 120V et 240V.

• Cependant, les appareils 240V peuvent ne pas fonctionner si le générateur ne produit que 120V.

Vérification de la compatibilité

• Sortie du générateur : Confirmez que votre générateur dispose d'une sortie L14-30P ou d'un port compatible (par exemple, TT-30R ou L5-30P) pouvant être adapté à L14-30R.

• Si votre générateur a une sortie différente (par exemple, TT-30R, 3 broches 30A 120V), vous aurez besoin d'un adaptateur comme le AC WORKS TT-30P vers L14-30R.

• Cela relie les fils chauds pour alimenter les deux phases du commutateur de transfert.

• Commutateur de transfert : Assurez-vous que le commutateur de transfert a une entrée L14-30P (mâle) ou une prise L14-30R.

• La plupart des commutateurs de transfert manuels (par exemple, Reliance Controls Pro/Tran 2) utilisent une entrée L14-30 pour la connexion du générateur.

• Si vous comparez les options, notez qu'un commutateur de transfert Asco est généralement d'une catégorie et d'un style d'installation différents.

• Adéquation de la puissance : La puissance du générateur et l'entrée doivent correspondre en ampérage (30 A) pour éviter la surcharge.

• Vérifiez que la puissance continue du générateur (par exemple, 6 000 à 7 500 W) prend en charge les circuits que vous prévoyez d'alimenter.

• Établissez un plan de transfert de charge rapide avant une panne, en particulier pour les réfrigérateurs, les pompes et le CVC.

Processus de connexion :

Étape 1 : Coupez tous les circuits
Avant de connecter, coupez tous les circuits du commutateur de transfert.

Coupez le disjoncteur principal de votre panneau électrique pour éviter les retours de courant ou les surcharges.

Étape 2 : Connectez le générateur

• Utilisez un cordon de générateur L14-30P vers L14-30R (par exemple, un cordon Westinghouse de 25 pieds et 30 A).

• Branchez le L14-30P (mâle) dans la prise L14-30R du générateur.

• Branchez le L14-30R (femelle) dans l'entrée L14-30P du commutateur de transfert.

• Pour des raisons de sécurité, insérez le connecteur complètement afin que l'enclenchement à verrouillage par rotation soit sécurisé.

Étape 3 : Démarrez le générateur
Suivez la procédure de démarrage du générateur (par exemple, starter, vanne de carburant, démarrage).

Assurez-vous qu'il fonctionne de manière stable avant de continuer.

Étape 4 : Passez à l'alimentation du générateur

• Mettez sous tension le disjoncteur du générateur du commutateur de transfert.

• Activez sélectivement les circuits que vous souhaitez alimenter, en surveillant la charge via des wattmètres (si disponibles).

• Cela permet d'éviter de dépasser la capacité du générateur pendant le transfert.
